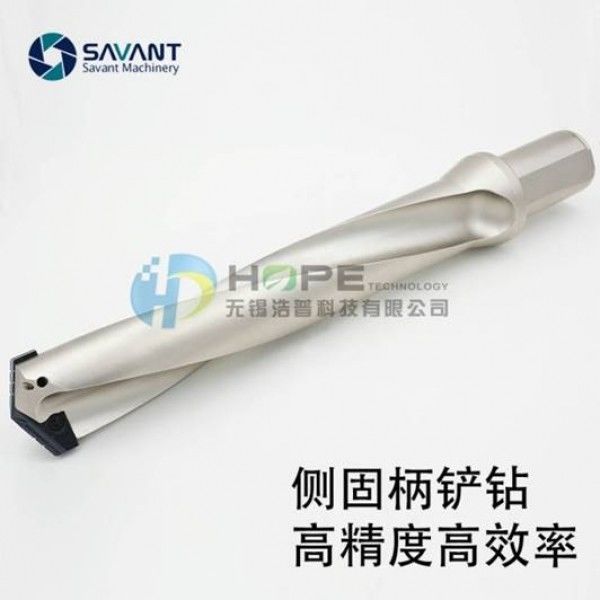

13–60 mm 2D–5DSpatenbohrerhalterSAVANTEC Hartmetall-Hochgeschwindigkeitsstahlbohrer-Spatenbohreinsatz
Produktbeschreibung
Savantec SPADE BOHRER: Es handelt sich um einen verbesserten Ersatz für den herkömmlichen Fried Dough Twists-Bohrer und kann auf CNC-Geräten und verschiedenen herkömmlichen Geräten wie Vertikalbohrern, Radialbohrern usw. angewendet werden
Das Savantec-Bohrblatt ist in zwei Materialien unterteilt: Hartlegierung und Schnellarbeitsstahl. Auch der installierte Werkzeughalter ist unterschiedlich und kann nicht ausgetauscht werden
Es wird empfohlen, bei Vertikalbohrmaschinen und Wippbohrmaschinen Schnellarbeitsstahlklingen zu verwenden. Von der Verwendung von Hartlegierungsklingen wird jedoch abgeraten, da die Maschinengeschwindigkeit niedrig, die Steifigkeit schlecht und der Spalt groß ist, was leicht dazu führen kann Hartlegierungsklingen zum Brechen.
Vorteile von Savant SPADE BOHRERN:
Der Schaufelbohrer (Klinge) besteht aus kobalthaltigem Schnellarbeitsstahl und Pulver-Schnellarbeitsstahl mit starker Schneidleistung.
Alle Savantec-Bohrer verfügen über ein zentrales Wasserauslassloch und es wird empfohlen, möglichst ein Kühlsystem mit hohem Druck und hoher Durchflussrate zu verwenden.Dies kann die Lebensdauer der Messer erheblich verlängern und auch die Spanabfuhr begünstigen.
Die Klinge ist mit einer Spanbrecherrille ausgestattet und die Eisenspäne liegen in fragmentierter Form vor, was die Spanentfernung begünstigt und die Sicherheit erhöht
Es kann bis zum Ende auf einmal verarbeitet werden, ohne dass ein Rückzug erforderlich ist, wie bei gewöhnlichen Schnellarbeitsstahl-Fried Dough Twists-Bohrern, und weist eine höhere Effizienz auf
Unterstützt die Tieflochbearbeitung mit einer Maßgenauigkeit von weniger als 10 Gewindegängen und kann als Präzisionsbearbeitungswerkzeug verwendet werden.
Bohrglätte 1,6–3,2 Ra
Die empfohlene lineare Geschwindigkeit beträgt 20–40 Meter pro Minute, mit einer zweischneidigen Klinge (anders als bei U-Bohrern) und einer zweischneidigen Vorschubgeschwindigkeit von F0,2–0,6 mm pro Umdrehung
Merkmale der Savantec-Schaufelbohrmaschine:
Savantec SPATENBOHRER können gemäß Kundenzeichnungen angepasst und in nicht standardmäßige Bohrer mit Fasen, Senklöchern, Stufen usw. umgewandelt werden
Der Klemmgriff umfasst drei Typen: seitlich fixiert, gerader Griff und Mohs
Savantec SPATENBOHRER Standard-Verarbeitungsbereich: 9,05–114,00 mm
Savantec SPATENBOHRER können eine Tiefe erreichen: 30 * D (30-facher Durchmesser)
Jede Bohrgestängespezifikation kann mit einer Reihe von Bohrerblättern ausgestattet werden
Der SPADE DRILLS-Bohrer (Klinge) verfügt über verschiedene Klingentypen zur Bearbeitung von Stahlteilen, Gusseisen, Edelstahl, Aluminiumlegierungen usw
Zwei Arten von Schaufelbohrblattmaterialien: Schnellarbeitsstahlbeschichtung und Hartlegierungsbeschichtung
Es entfallen die Kosten für das Schleifen von Bohrern und den Kauf eines Bohrers für ein einzelnes Spezifikationsloch
Die Savantec-Bohrklinge verfügt über eine selbstzentrierende Funktion mit symmetrischer und gleichmäßiger Kraftverteilung an beiden Kanten und ist für die Bearbeitung tiefer Löcher geeignet.Für diejenigen mit einem Verhältnis von Länge zu Durchmesser von weniger als dem 5-fachen des Durchmessers werden schnelle U-Bohrer (U-Bohrer) von Savantec bevorzugt.Für Bohrer mit mehr als dem Fünffachen des Durchmessers werden Savant-Schaufelbohrer empfohlen.
Wenn der Kühldruck hoch genug, die Durchflussrate groß genug und die Spanabfuhr gleichmäßig ist, können die SavantecSPADE BOHRER kontinuierlich Löcher bohren, ohne dass sie sich zur Spanabfuhr zurückziehen müssen.
Produktspezifikation
| |
|
| 型号说明:SD为铲钻总称呼,S/H分别为直槽/螺旋槽 |
|
| 00°C (φ13,0-φ17,5) |
|
| 型号 |
L1 |
L2 |
L3 |
L |
D1 |
L4 |
G |
螺丝 |
扳手 |
|
| SD00S-23-XP20 |
22 |
47,6 |
50.4 |
97,6 |
20 |
50 |
1/8 |
M2,5*6 |
T8 |
|
| SD00S-35-XP20 |
35 |
63,5 |
66,3 |
113,5 |
20 |
50 |
1/8 |
M2,5*6 |
T8 |
|
| SD00H-64-XP20 |
63 |
92.1 |
94,9 |
142.1 |
20 |
50 |
1/8 |
M2,5*6 |
T8 |
|
| SD00H-114-XP20 |
114 |
142,9 |
145,7 |
192,9 |
20 |
50 |
1/8 |
M2,5*6 |
T8 |
|
| SD00H-178-XP20 |
178 |
206.4 |
209.1 |
256,4 |
20 |
50 |
1/8 |
M2,5*6 |
T8 |
|
| SD00S-240-XP20 |
240 |
268,6 |
271,3 |
318,6 |
20 |
50 |
1/8 |
M2,5*6 |
T8 |
|
| SD00S-295-XP20 |
295 |
323,9 |
326,7 |
373,9 |
20 |
50 |
1/8 |
M2,5*6 |
T8 |
|
| SD00S-387-XP20 |
387 |
416 |
418,8 |
466 |
20 |
50 |
1/8 |
M2,5*6 |
T8 |
|
| 05°C (φ15,5-φ17,5) |
|
| 型号 |
L1 |
L2 |
L3 |
L |
D1 |
L4 |
G |
螺丝 |
扳手 |
|
| SD05S-23-XP20 |
22 |
47,6 |
50.4 |
97,6 |
20 |
50 |
1/8 |
M2,5*6 |
T8 |
|
| SD05S-35-XP20 |
35 |
63,5 |
66,3 |
113,5 |
20 |
50 |
1/8 |
M2,5*6 |
T8 |
|
| SD05H-64-XP20 |
63 |
92.1 |
94,9 |
142.1 |
20 |
50 |
1/8 |
M2,5*6 |
T8 |
|
| SD05H-114-XP20 |
114 |
142,9 |
145,7 |
192,9 |
20 |
50 |
1/8 |
M2,5*6 |
T8 |
|
| SD05H-178-XP20 |
178 |
206.4 |
209.1 |
256,4 |
20 |
50 |
1/8 |
M2,5*6 |
T8 |
|
| SD05S-240-XP20 |
240 |
268,6 |
271,3 |
318,6 |
20 |
50 |
1/8 |
M2,5*6 |
T8 |
|
| SD05S-295-XP20 |
295 |
323,9 |
326,7 |
373,9 |
20 |
50 |
1/8 |
M2,5*6 |
T8 |
|
| SD05S-387-XP20 |
387 |
416 |
418,8 |
466 |
20 |
50 |
1/8 |
M2,5*6 |
T8 |
|
| 10 µm (φ17,6-φ24,4) |
|
| 型号 |
L1 |
L2 |
L3 |
L |
D1 |
L4 |
G |
螺丝 |
扳手 |
|
| SD10S-48-XP25 |
48 |
75,8 |
79,4 |
131,8 |
25 |
56 |
1/8 |
M3*8 |
T8 |
|
| SD10S-67-XP25 |
67 |
107.2 |
110.7 |
163.1 |
25 |
56 |
1/8 |
M3*8 |
T8 |
|
| SD10H-118-XP25 |
118 |
154,8 |
158,4 |
210.8 |
25 |
56 |
1/8 |
M3*8 |
T8 |
|
| SD10H-168-XP25 |
168 |
205.6 |
209.2 |
261,6 |
25 |
56 |
1/8 |
M3*8 |
T8 |
|
| SD10H-218-XP25 |
218 |
255,3 |
258,9 |
311.3 |
25 |
56 |
1/8 |
M3*8 |
T8 |
|
| SD10H-270-XP25 |
270 |
307.2 |
310,8 |
363,2 |
25 |
56 |
1/8 |
M3*8 |
T8 |
|
| SD10S-365-XP25 |
365 |
402.2 |
405,8 |
458,2 |
25 |
56 |
1/8 |
M3*8 |
T8 |
|
| SD10S-457-XP25 |
457 |
494,5 |
498.1 |
550,5 |
25 |
56 |
1/8 |
M3*8 |
T8 |
|
| SD10S-569-XP25 |
569 |
602.5 |
606.1 |
658,5 |
25 |
56 |
1/8 |
M3*8 |
T8 |
|
| 15 µm (φ22,0-φ24,4) |
|
| 型号 |
L1 |
L2 |
L3 |
L |
D1 |
L4 |
G |
螺丝 |
扳手 |
|
| SD15S-57-XP25 |
57 |
88,5 |
92.1 |
144,5 |
25 |
56 |
1/8 |
M3*8 |
T8 |
|
| SD15S-67-XP25 |
67 |
107.2 |
110.7 |
163.1 |
25 |
56 |
1/8 |
M3*8 |
T8 |
|
| SD15H-118-XP25 |
118 |
154,8 |
158,4 |
210.8 |
25 |
56 |
1/8 |
M3*8 |
T8 |
|
| SD15H-168-XP25 |
168 |
205.6 |
209.2 |
261,6 |
25 |
56 |
1/8 |
M3*8 |
T8 |
|
| SD15H-218-XP25 |
218 |
255,3 |
258,9 |
311.3 |
25 |
56 |
1/8 |
M3*8 |
T8 |
|
| SD15H-270-XP25 |
270 |
307.2 |
310,8 |
363,2 |
25 |
56 |
1/8 |
M3*8 |
T8 |
|
| SD15S-365-XP25 |
365 |
402.2 |
405,8 |
458,2 |
25 |
56 |
1/8 |
M3*8 |
T8 |
|
| SD15S-457-XP25 |
457 |
494,5 |
498.1 |
550,5 |
25 |
56 |
1/8 |
M3*8 |
T8 |
|
| SD15S-569-XP25 |
569 |
602.5 |
606.1 |
658,5 |
25 |
56 |
1/8 |
M3*8 |
T8 |
|
| 20µm (φ24,5-φ35,0) |
|
| 型号 |
L1 |
L2 |
L3 |
L |
D1 |
L4 |
G |
螺丝 |
扳手 |
|
| SD20S-57-XP32 |
57 |
88,5 |
92.1 |
148,5 |
32 |
60 |
1/4 |
M3,5*10 |
T15 |
|
| SD20S-86-XP32 |
86 |
128,6 |
132.2 |
188,6 |
32 |
60 |
1/4 |
M3,5*10 |
T15 |
|
| SD20H-137-XP32 |
137 |
179,4 |
183 |
239,4 |
32 |
60 |
1/4 |
M3,5*10 |
T15 |
|
| SD20H-187-XP32 |
187 |
230.2 |
233,8 |
290,2 |
32 |
60 |
1/4 |
M3,5*10 |
T15 |
|
| SD20H-237-XP32 |
237 |
279,9 |
283,5 |
339,9 |
32 |
60 |
1/4 |
M3,5*10 |
T15 |
|
| SD20H-289-XP32 |
289 |
331,8 |
335,4 |
391,8 |
32 |
60 |
1/4 |
M3,5*10 |
T15 |
|
| SD20H-400-XP32 |
400 |
442,8 |
446,4 |
502,8 |
32 |
60 |
1/4 |
M3,5*10 |
T15 |
|
| SD20S-400-XP32 |
400 |
442,8 |
446,4 |
502,8 |
32 |
60 |
1/4 |
M3,5*10 |
T15 |
|
| SD20S-511-XP32 |
511 |
554.1 |
557,7 |
614.1 |
32 |
60 |
1/4 |
M3,5*10 |
T15 |
|
| SD20S-692-XP32 |
692 |
735.1 |
738,7 |
795.1 |
32 |
60 |
1/4 |
M3,5*10 |
T15 |
|
| 25 µm (φ30,0-φ35,0) |
|
| 型号 |
L1 |
L2 |
L3 |
L |
D1 |
L4 |
G |
螺丝 |
扳手 |
|
| SD25S-92-XP32 |
92 |
123,4 |
127 |
183,4 |
32 |
60 |
1/4 |
M3,5*10 |
T15 |
|
| SD25S-86-XP32 |
86 |
128,6 |
132.2 |
188,6 |
32 |
60 |
1/4 |
M3,5*10 |
T15 |
|
| SD25H-137-XP32 |
137 |
179,4 |
183 |
239,4 |
32 |
60 |
1/4 |
M3,5*10 |
T15 |
|
| SD25H-187-XP32 |
187 |
230.2 |
233,8 |
290,2 |
32 |
60 |
1/4 |
M3,5*10 |
T15 |
|
| SD25H-237-XP32 |
237 |
279,9 |
283,5 |
339,9 |
32 |
60 |
1/4 |
M3,5*10 |
T15 |
|
| SD25H-289-XP32 |
289 |
331,8 |
335,4 |
391,8 |
32 |
60 |
1/4 |
M3,5*10 |
T15 |
|
| SD25H-400-XP32 |
400 |
442,8 |
446,4 |
502,8 |
32 |
60 |
1/4 |
M3,5*10 |
T15 |
|
| SD25S-400-XP32 |
400 |
442,8 |
446,4 |
502,8 |
32 |
60 |
1/4 |
M3,5*10 |
T15 |
|
| SD25S-511-XP32 |
511 |
554.1 |
557,7 |
614.1 |
32 |
60 |
1/4 |
M3,5*10 |
T15 |
|
| SD25S-692-XP32 |
692 |
735.1 |
738,7 |
795.1 |
32 |
60 |
1/4 |
M3,5*10 |
T15 |
|
| 30 µm (φ35,1-φ47,9) |
|
| 型号 |
L1 |
L2 |
L3 |
L |
D1 |
L4 |
G |
螺丝 |
扳手 |
|
| SD30S-76-XP40 |
76 |
125 |
129,8 |
195 |
40 |
70 |
1/4 |
M5*10 |
T20 |
|
| SD30S-121-XP40 |
121 |
173 |
177,8 |
243 |
40 |
70 |
1/4 |
M5*10 |
T20 |
|
| SD30H-165-XP40 |
165 |
217,5 |
222,3 |
287,5 |
40 |
70 |
1/4 |
M5*10 |
T20 |
|
| SD30H-210-XP40 |
210 |
261,9 |
266,7 |
331,9 |
40 |
70 |
1/4 |
M5*10 |
T20 |
|
| SD30H-260-XP40 |
260 |
312.3 |
317.1 |
382,3 |
40 |
70 |
1/4 |
M5*10 |
T20 |
|
| SD30S-349-XP40 |
349 |
401.6 |
406.4 |
471,6 |
40 |
70 |
1/4 |
M5*10 |
T20 |
|
| SD30H-349-XP40 |
349 |
401.6 |
406.4 |
471,6 |
40 |
70 |
1/4 |
M5*10 |
T20 |
|
| SD30S-559-XP40 |
559 |
611.1 |
615,9 |
681.1 |
40 |
70 |
1/4 |
M5*10 |
T20 |
|
| SD30S-787-XP40 |
787 |
839,7 |
844,5 |
909,7 |
40 |
70 |
1/4 |
M5*10 |
T20 |
|
| 35 µm (φ42,0-φ47,9) |
|
| 型号 |
L1 |
L2 |
L3 |
L |
D1 |
L4 |
G |
螺丝 |
扳手 |
|
| SD35S-76-XP40 |
76 |
125 |
129,8 |
195 |
40 |
70 |
1/4 |
M5*10 |
T20 |
|
| SD35S-121-XP40 |
121 |
173 |
177,8 |
243 |
40 |
70 |
1/4 |
M5*10 |
T20 |
|
| SD35H-165-XP40 |
165 |
217,5 |
222,3 |
287,5 |
40 |
70 |
1/4 |
M5*10 |
T20 |
|
| SD35H-210-XP40 |
210 |
261,9 |
266,7 |
331,9 |
40 |
70 |
1/4 |
M5*10 |
T20 |
|
| SD35H-260-XP40 |
260 |
312.3 |
317.1 |
382,3 |
40 |
70 |
1/4 |
M5*10 |
T20 |
|
| SD35S-349-XP40 |
349 |
401.6 |
406.4 |
471,6 |
40 |
70 |
1/4 |
M5*10 |
T20 |
|
| SD35H-349-XP40 |
349 |
401.6 |
406.4 |
471,6 |
40 |
70 |
1/4 |
M5*10 |
T20 |
|
| SD35S-559-XP40 |
559 |
611.1 |
615,9 |
681.1 |
40 |
70 |
1/4 |
M5*10 |
T20 |
|
| SD35S-787-XP40 |
787 |
839,7 |
844,5 |
909,7 |
40 |
70 |
1/4 |
M5*10 |
T20 |
|
| 40µm (φ48,0-φ65,28) |
|
| 型号 |
L1 |
L2 |
L3 |
L |
D1 |
L4 |
G |
螺丝 |
扳手 |
|
| SD40S-130-XP40 |
130 |
179,4 |
184,2 |
249,4 |
40 |
70 |
1/4 |
M5*15 |
T20 |
|
| SD40H-232-XP40 |
232 |
281 |
285,8 |
351 |
40 |
70 |
1/4 |
M5*15 |
T20 |
|
| SD40S-350-XP40 |
350 |
399,2 |
404 |
469,2 |
40 |
70 |
1/4 |
M5*15 |
T20 |
|
| SD40H-350-XP40 |
350 |
399,2 |
404 |
469,2 |
40 |
70 |
1/4 |
M5*15 |
T20 |
|
| SD40S-422-XP40 |
422 |
471,5 |
476,3 |
541,5 |
40 |
70 |
1/4 |
M5*15 |
T20 |
|
| SD40H-422-XP40 |
422 |
471,5 |
476,3 |
541,5 |
40 |
70 |
1/4 |
M5*15 |
T20 |
|
| SD40S-525-XP40 |
525 |
574,2 |
579 |
644,2 |
40 |
70 |
1/4 |
M5*15 |
T20 |
|
| SD40S-625-XP40 |
625 |
674,7 |
679,5 |
744,7 |
40 |
70 |
1/4 |
M5*15 |
T20 |
|
| SD40S-879-XP40 |
879 |
928,7 |
933,5 |
998,7 |
40 |
70 |
1/4 |
M5*15 |
T20 |
|
| 45µm (φ56,0-φ65,28) |
|
| 型号 |
L1 |
L2 |
L3 |
L |
D1 |
L4 |
G |
螺丝 |
扳手 |
|
| SD45S-130-XP40 |
130 |
179,4 |
184,2 |
249,4 |
40 |
70 |
1/4 |
M5*15 |
T20 |
|
| SD45H-232-XP40 |
232 |
281 |
285,8 |
351 |
40 |
70 |
1/4 |
M5*15 |
T20 |
|
| SD45S-350-XP40 |
350 |
399,2 |
404 |
469,2 |
40 |
70 |
1/4 |
M5*15 |
T20 |
|
| SD45H-350-XP40 |
350 |
399,2 |
404 |
469,2 |
40 |
70 |
1/4 |
M5*15 |
T20 |
|
| SD45H-422-XP40 |
422 |
471,5 |
476,3 |
541,5 |
40 |
70 |
1/4 |
M5*15 |
T20 |
|
| SD45S-422-XP40 |
422 |
471,5 |
476,3 |
541,5 |
40 |
70 |
1/4 |
M5*15 |
T20 |
|
| SD45S-525-XP40 |
525 |
574,2 |
579 |
644,2 |
40 |
70 |
1/4 |
M5*15 |
T20 |
|
| SD45S-625-XP40 |
625 |
674,7 |
679,5 |
744,7 |
40 |
70 |
1/4 |
M5*15 |
T20 |
|
| SD45S-879-XP40 |
879 |
928,7 |
933,5 |
998,7 |
40 |
70 |
1/4 |
M5*15 |
T20 |
|
| 50µm (φ65,3-φ89,08) |
|
| |
| |
| 型号 |
L1 |
L2 |
L3 |
L |
D1 |
L4 |
G |
螺丝 |
扳手 |
|
| SD50S-171-XP50 |
171 |
235 |
240 |
315 |
50 |
80 |
1/2 |
M6*15 |
T25 |
|
| SD50S-350-XP50 |
350 |
414 |
419 |
494 |
50 |
80 |
1/2 |
M6*15 |
T25 |
|
| SD50S-660-XP50 |
660 |
724 |
729 |
804 |
50 |
80 |
1/2 |
M6*15 |
T25 |
|
| 70µm (φ89,1-φ114,48) |
|
| |
| |
| |
| 型号 |
L1 |
L2 |
L3 |
L |
D1 |
L4 |
G |
螺丝 |
扳手 |
|
| SD70S-200-XP50 |
200 |
275 |
280 |
355 |
50 |
80 |
1/2 |
M6*15 |
T25 |
|
| SD70S-400-XP50 |
400 |
475 |
480 |
555 |
50 |
80 |
1/2 |
M6*15 |
T25 |
|
| SD70S-800-XP50 |
800 |
875 |
880 |
955 |
50 |
80 |
1/2 |
M6*15 |
T25 |
|
Produktbild
Ihre Nachricht muss zwischen 20 und 3.000 Zeichen enthalten!
