13-60 mm 2D-5DIndexfähige SpadenbohrmaschinenSAVANTEC Karbide Hochgeschwindigkeitsstahlbohrmaschine
Produktbeschreibung

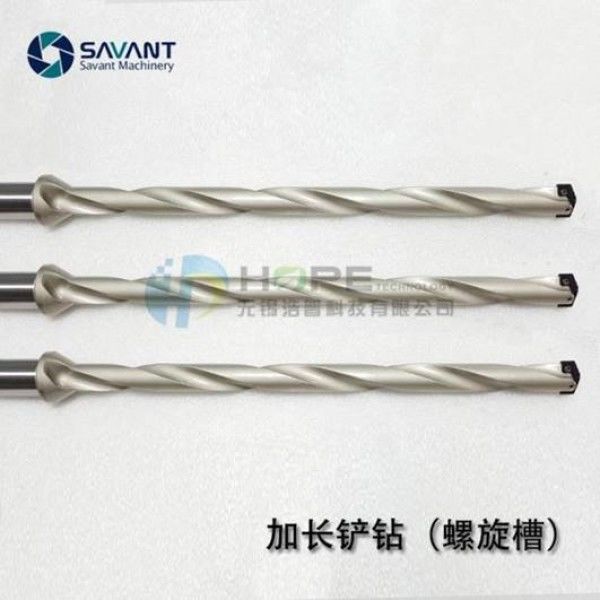

Savantec SPADE DRILLS: es ist ein erweiterter Ersatz für die traditionelle Fritte Teig Twists Bohrmaschine und kann auf CNC-Ausrüstung und verschiedene traditionelle Ausrüstung wie vertikale Bohrmaschine,Radialbohrer, usw.
Das Savantec-Bohrblatt ist in zwei Materialien unterteilt: harte Legierung und Hochgeschwindigkeitsstahl, und der installierte Werkzeughalter ist ebenfalls unterschiedlich und nicht austauschbar
Es wird empfohlen, Hochgeschwindigkeits-Stahlblätter für vertikale Bohrmaschinen und Schaukelbohrmaschinen zu verwenden, aber es wird nicht empfohlen, Hardalloyblätter zu verwenden, da die Maschinengeschwindigkeit niedrig ist, die Steifigkeit schlecht ist,und die Lücke ist groß, was leicht dazu führen kann, dass die harten Legierungsblätter brechen.
Vorteile von Savant SPADE DRILLS:
Die Schaufelbohrstelle (Klinge) besteht aus kobalthaltigem Hochgeschwindigkeitsstahl und Pulver-Hochgeschwindigkeitsstahl mit hoher Schneidleistung.
Alle Savantec-Bohrmaschinen verfügen über ein zentrales Wasserloch, und es wird empfohlen, ein Kühlsystem mit möglichst hohem Druck und Durchfluss zu verwenden.Dies kann die Lebensdauer der Klingen erheblich verlängern und auch zur Entfernung von Splittern förderlich sein.
Die Klinge ist mit einer Splitter-Brechen-Rohre ausgestattet, und die Eisenfolien sind in einer fragmentierten Form, die zur Splitter-Entfernung förderlich ist und verbessert die Sicherheit
Es kann auf einmal bis zum Ende verarbeitet werden, ohne dass es wie bei der gewöhnlichen Hochgeschwindigkeitsbohrung aus Stahl mit gebratenem Teig erforderlich ist, und hat eine höhere Effizienz
Unterstützt die Verarbeitung von Tiefenlöchern mit einer Größengenauigkeit von weniger als 10 Gewinden und kann als Präzisionsbearbeitungstool verwendet werden.
Bohrglättlichkeit 1,6-3,2 Ra
Die empfohlene Lineargeschwindigkeit beträgt 20-40 Meter pro Minute, mit einer zweischneidigen Klinge (anders als U-Bohrmaschinen) und einer zweischneidigen Einspeise von F0.2-0.6 mm pro Umdrehung
Eigenschaften der Savantec-Schaufelbohrmaschine:
Savantec SPADE DRILLS können nach Zeichnungen des Kunden angepasst werden und können in nicht standardmäßige Bohrstücke mit Schrägen, Gegensenklöchern, Stufen usw. hergestellt werden
Der Klemmgriff besteht aus drei Arten: seitlich fixiert, gerade Griff und Mohs
Savantec SPADE DRILLS Standardverarbeitungsbereich: 9,05 bis 14,00 mm
Savantec SPADE DRILLS Tiefe kann erreichen: 30 * D (30 mal Durchmesser)
Jede Spezifikation des Bohrrohrs kann mit einer Reihe von Bohrblatten ausgestattet werden

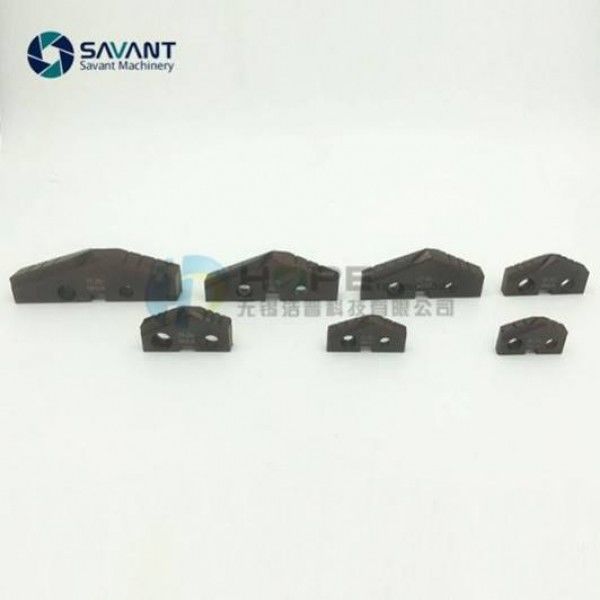

Die SPADE DRILLS bit (Klinge) hat verschiedene Arten von Klingen für die Verarbeitung von Stahlteilen, Gusseisen, Edelstahl, Aluminiumlegierung, etc.
Zwei Arten von Materialien für Schaufelbohrblätter: Hochgeschwindigkeitsstahlbeschichtung und Hartlegierung
Die Kosten für das Schleifen von Bohrern und den Kauf eines Bohrers für ein einzelnes Spezifikationsloch werden eliminiert
Das Savantec-Bohrblatt verfügt über eine selbstzentrierende Funktion mit symmetrischer und gleichmäßiger Kraftverteilung an beiden Kanten, geeignet für die Verarbeitung von Tiefenlöchern.mit einem Durchmesser von weniger als 5 mal dem DurchmesserFür Bohrmaschinen mit einem Durchmesser von mehr als 5 mal wird die Verwendung von Savantec-Schaufelbohrungen empfohlen.
Wenn der Kühldruck hoch genug ist, die Durchflussrate groß genug ist, und die Chipentfernung glatt ist,Die SavantecSPADE-Bohrungen können kontinuierlich Bohrungen durchführen, ohne dass für die Chipentfernung zurückgezogen werden muss..
Produktspezifikation
| |
|
| 型号说明:SD für 钻总称,S/H分别为直槽/螺旋槽 |
|
| 00系列 ((φ13.0-φ17.5) |
|
| 型号 |
L1 |
L2 |
L3 |
L |
D1 |
L4 |
G |
螺丝 |
- Ich bin nicht hier. |
|
| SD00S-23-XP20 |
22 |
47.6 |
50.4 |
97.6 |
20 |
50 |
1/8 |
M2,5*6 |
T8 |
|
| SD00S-35-XP20 |
35 |
63.5 |
66.3 |
113.5 |
20 |
50 |
1/8 |
M2,5*6 |
T8 |
|
| SD00H-64-XP20 |
63 |
92.1 |
94.9 |
142.1 |
20 |
50 |
1/8 |
M2,5*6 |
T8 |
|
| SD00H-114-XP20 |
114 |
142.9 |
145.7 |
192.9 |
20 |
50 |
1/8 |
M2,5*6 |
T8 |
|
| SD00H-178-XP20 |
178 |
206.4 |
209.1 |
256.4 |
20 |
50 |
1/8 |
M2,5*6 |
T8 |
|
| SD00S-240-XP20 |
240 |
268.6 |
271.3 |
318.6 |
20 |
50 |
1/8 |
M2,5*6 |
T8 |
|
| SD00S-295-XP20 |
295 |
323.9 |
326.7 |
373.9 |
20 |
50 |
1/8 |
M2,5*6 |
T8 |
|
| SD00S-387-XP20 |
387 |
416 |
418.8 |
466 |
20 |
50 |
1/8 |
M2,5*6 |
T8 |
|
| 05 Serie ((φ15.5-φ17.5) |
|
| 型号 |
L1 |
L2 |
L3 |
L |
D1 |
L4 |
G |
螺丝 |
- Ich bin nicht hier. |
|
| SD05S-23-XP20 |
22 |
47.6 |
50.4 |
97.6 |
20 |
50 |
1/8 |
M2,5*6 |
T8 |
|
| SD05S-35-XP20 |
35 |
63.5 |
66.3 |
113.5 |
20 |
50 |
1/8 |
M2,5*6 |
T8 |
|
| SD05H-64-XP20 |
63 |
92.1 |
94.9 |
142.1 |
20 |
50 |
1/8 |
M2,5*6 |
T8 |
|
| SD05H-114-XP20 |
114 |
142.9 |
145.7 |
192.9 |
20 |
50 |
1/8 |
M2,5*6 |
T8 |
|
| SD05H-178-XP20 |
178 |
206.4 |
209.1 |
256.4 |
20 |
50 |
1/8 |
M2,5*6 |
T8 |
|
| SD05S-240-XP20 |
240 |
268.6 |
271.3 |
318.6 |
20 |
50 |
1/8 |
M2,5*6 |
T8 |
|
| Die Daten sind in der Tabelle 1 aufgeführt. |
295 |
323.9 |
326.7 |
373.9 |
20 |
50 |
1/8 |
M2,5*6 |
T8 |
|
| SD05S-387-XP20 |
387 |
416 |
418.8 |
466 |
20 |
50 |
1/8 |
M2,5*6 |
T8 |
|
| 10系列 ((φ17.6-φ24.4) |
|
| 型号 |
L1 |
L2 |
L3 |
L |
D1 |
L4 |
G |
螺丝 |
- Ich bin nicht hier. |
|
| SD10S-48-XP25 |
48 |
75.8 |
79.4 |
131.8 |
25 |
56 |
1/8 |
M3*8 |
T8 |
|
| SD10S-67-XP25 |
67 |
107.2 |
110.7 |
163.1 |
25 |
56 |
1/8 |
M3*8 |
T8 |
|
| SD10H-118-XP25 |
118 |
154.8 |
158.4 |
210.8 |
25 |
56 |
1/8 |
M3*8 |
T8 |
|
| SD10H-168-XP25 |
168 |
205.6 |
209.2 |
261.6 |
25 |
56 |
1/8 |
M3*8 |
T8 |
|
| SD10H-218-XP25 |
218 |
255.3 |
258.9 |
311.3 |
25 |
56 |
1/8 |
M3*8 |
T8 |
|
| SD10H-270-XP25 |
270 |
307.2 |
310.8 |
363.2 |
25 |
56 |
1/8 |
M3*8 |
T8 |
|
| SD10S-365-XP25 |
365 |
402.2 |
405.8 |
458.2 |
25 |
56 |
1/8 |
M3*8 |
T8 |
|
| SD10S-457-XP25 |
457 |
494.5 |
498.1 |
550.5 |
25 |
56 |
1/8 |
M3*8 |
T8 |
|
| SD10S-569-XP25 |
569 |
602.5 |
606.1 |
658.5 |
25 |
56 |
1/8 |
M3*8 |
T8 |
|
| 15系列 ((φ22.0-φ24.4) |
|
| 型号 |
L1 |
L2 |
L3 |
L |
D1 |
L4 |
G |
螺丝 |
- Ich bin nicht hier. |
|
| SD15S-57-XP25 |
57 |
88.5 |
92.1 |
144.5 |
25 |
56 |
1/8 |
M3*8 |
T8 |
|
| SD15S-67-XP25 |
67 |
107.2 |
110.7 |
163.1 |
25 |
56 |
1/8 |
M3*8 |
T8 |
|
| SD15H-118-XP25 |
118 |
154.8 |
158.4 |
210.8 |
25 |
56 |
1/8 |
M3*8 |
T8 |
|
| SD15H-168-XP25 |
168 |
205.6 |
209.2 |
261.6 |
25 |
56 |
1/8 |
M3*8 |
T8 |
|
| SD15H-218-XP25 |
218 |
255.3 |
258.9 |
311.3 |
25 |
56 |
1/8 |
M3*8 |
T8 |
|
| SD15H-270-XP25 |
270 |
307.2 |
310.8 |
363.2 |
25 |
56 |
1/8 |
M3*8 |
T8 |
|
| SD15S-365-XP25 |
365 |
402.2 |
405.8 |
458.2 |
25 |
56 |
1/8 |
M3*8 |
T8 |
|
| SD15S-457-XP25 |
457 |
494.5 |
498.1 |
550.5 |
25 |
56 |
1/8 |
M3*8 |
T8 |
|
| SD15S-569-XP25 |
569 |
602.5 |
606.1 |
658.5 |
25 |
56 |
1/8 |
M3*8 |
T8 |
|
| 20 Serie ((φ24.5-φ35.0) |
|
| 型号 |
L1 |
L2 |
L3 |
L |
D1 |
L4 |
G |
螺丝 |
- Ich bin nicht hier. |
|
| SD20S-57-XP32 |
57 |
88.5 |
92.1 |
148.5 |
32 |
60 |
1 / 4 |
M3.5*10 |
T15 |
|
| SD20S-86-XP32 |
86 |
128.6 |
132.2 |
188.6 |
32 |
60 |
1 / 4 |
M3.5*10 |
T15 |
|
| SD20H-137-XP32 |
137 |
179.4 |
183 |
239.4 |
32 |
60 |
1 / 4 |
M3.5*10 |
T15 |
|
| SD20H-187-XP32 |
187 |
230.2 |
233.8 |
290.2 |
32 |
60 |
1 / 4 |
M3.5*10 |
T15 |
|
| SD20H-237-XP32 |
237 |
279.9 |
283.5 |
339.9 |
32 |
60 |
1 / 4 |
M3.5*10 |
T15 |
|
| SD20H-289-XP32 |
289 |
331.8 |
335.4 |
391.8 |
32 |
60 |
1 / 4 |
M3.5*10 |
T15 |
|
| SD20H-400-XP32 |
400 |
442.8 |
446.4 |
502.8 |
32 |
60 |
1 / 4 |
M3.5*10 |
T15 |
|
| SD20S-400-XP32 |
400 |
442.8 |
446.4 |
502.8 |
32 |
60 |
1 / 4 |
M3.5*10 |
T15 |
|
| SD20S-511-XP32 |
511 |
554.1 |
557.7 |
614.1 |
32 |
60 |
1 / 4 |
M3.5*10 |
T15 |
|
| SD20S-692-XP32 |
692 |
735.1 |
738.7 |
795.1 |
32 |
60 |
1 / 4 |
M3.5*10 |
T15 |
|
| 25 Reihe (φ30.0-φ35.0) |
|
| 型号 |
L1 |
L2 |
L3 |
L |
D1 |
L4 |
G |
螺丝 |
- Ich bin nicht hier. |
|
| SD25S-92-XP32 |
92 |
123.4 |
127 |
183.4 |
32 |
60 |
1 / 4 |
M3.5*10 |
T15 |
|
| SD25S-86-XP32 |
86 |
128.6 |
132.2 |
188.6 |
32 |
60 |
1 / 4 |
M3.5*10 |
T15 |
|
| SD25H-137-XP32 |
137 |
179.4 |
183 |
239.4 |
32 |
60 |
1 / 4 |
M3.5*10 |
T15 |
|
| SD25H-187-XP32 |
187 |
230.2 |
233.8 |
290.2 |
32 |
60 |
1 / 4 |
M3.5*10 |
T15 |
|
| SD25H-237-XP32 |
237 |
279.9 |
283.5 |
339.9 |
32 |
60 |
1 / 4 |
M3.5*10 |
T15 |
|
| SD25H-289-XP32 |
289 |
331.8 |
335.4 |
391.8 |
32 |
60 |
1 / 4 |
M3.5*10 |
T15 |
|
| SD25H-400-XP32 |
400 |
442.8 |
446.4 |
502.8 |
32 |
60 |
1 / 4 |
M3.5*10 |
T15 |
|
| SD25S-400-XP32 |
400 |
442.8 |
446.4 |
502.8 |
32 |
60 |
1 / 4 |
M3.5*10 |
T15 |
|
| SD25S-511-XP32 |
511 |
554.1 |
557.7 |
614.1 |
32 |
60 |
1 / 4 |
M3.5*10 |
T15 |
|
| SD25S-692-XP32 |
692 |
735.1 |
738.7 |
795.1 |
32 |
60 |
1 / 4 |
M3.5*10 |
T15 |
|
| 30系列 ((φ35.1-φ47.9) |
|
| 型号 |
L1 |
L2 |
L3 |
L |
D1 |
L4 |
G |
螺丝 |
- Ich bin nicht hier. |
|
| SD30S-76-XP40 |
76 |
125 |
129.8 |
195 |
40 |
70 |
1 / 4 |
M5*10 |
T20 |
|
| SD30S-121-XP40 |
121 |
173 |
177.8 |
243 |
40 |
70 |
1 / 4 |
M5*10 |
T20 |
|
| SD30H-165-XP40 |
165 |
217.5 |
222.3 |
287.5 |
40 |
70 |
1 / 4 |
M5*10 |
T20 |
|
| SD30H-210-XP40 |
210 |
261.9 |
266.7 |
331.9 |
40 |
70 |
1 / 4 |
M5*10 |
T20 |
|
| Die in Absatz 1 genannten Anforderungen gelten für die in Absatz 1 genannten Fahrzeuge. |
260 |
312.3 |
317.1 |
382.3 |
40 |
70 |
1 / 4 |
M5*10 |
T20 |
|
| SD30S-349-XP40 |
349 |
401.6 |
406.4 |
471.6 |
40 |
70 |
1 / 4 |
M5*10 |
T20 |
|
| SD30H-349-XP40 |
349 |
401.6 |
406.4 |
471.6 |
40 |
70 |
1 / 4 |
M5*10 |
T20 |
|
| SD30S-559-XP40 |
559 |
611.1 |
615.9 |
681.1 |
40 |
70 |
1 / 4 |
M5*10 |
T20 |
|
| SD30S-787-XP40 |
787 |
839.7 |
844.5 |
909.7 |
40 |
70 |
1 / 4 |
M5*10 |
T20 |
|
| 35系列 ((φ42.0-φ47.9) |
|
| 型号 |
L1 |
L2 |
L3 |
L |
D1 |
L4 |
G |
螺丝 |
- Ich bin nicht hier. |
|
| SD35S-76-XP40 |
76 |
125 |
129.8 |
195 |
40 |
70 |
1 / 4 |
M5*10 |
T20 |
|
| SD35S-121-XP40 |
121 |
173 |
177.8 |
243 |
40 |
70 |
1 / 4 |
M5*10 |
T20 |
|
| SD35H-165-XP40 |
165 |
217.5 |
222.3 |
287.5 |
40 |
70 |
1 / 4 |
M5*10 |
T20 |
|
| SD35H-210-XP40 |
210 |
261.9 |
266.7 |
331.9 |
40 |
70 |
1 / 4 |
M5*10 |
T20 |
|
| SD35H-260-XP40 |
260 |
312.3 |
317.1 |
382.3 |
40 |
70 |
1 / 4 |
M5*10 |
T20 |
|
| SD35S-349-XP40 |
349 |
401.6 |
406.4 |
471.6 |
40 |
70 |
1 / 4 |
M5*10 |
T20 |
|
| SD35H-349-XP40 |
349 |
401.6 |
406.4 |
471.6 |
40 |
70 |
1 / 4 |
M5*10 |
T20 |
|
| SD35S-559-XP40 |
559 |
611.1 |
615.9 |
681.1 |
40 |
70 |
1 / 4 |
M5*10 |
T20 |
|
| SD35S-787-XP40 |
787 |
839.7 |
844.5 |
909.7 |
40 |
70 |
1 / 4 |
M5*10 |
T20 |
|
| 40 Reihe ((φ48.0-φ65.28) |
|
| 型号 |
L1 |
L2 |
L3 |
L |
D1 |
L4 |
G |
螺丝 |
- Ich bin nicht hier. |
|
| SD40S-130-XP40 |
130 |
179.4 |
184.2 |
249.4 |
40 |
70 |
1 / 4 |
M5*15 |
T20 |
|
| SD40H-232-XP40 |
232 |
281 |
285.8 |
351 |
40 |
70 |
1 / 4 |
M5*15 |
T20 |
|
| SD40S-350-XP40 |
350 |
399.2 |
404 |
469.2 |
40 |
70 |
1 / 4 |
M5*15 |
T20 |
|
| SD40H-350-XP40 |
350 |
399.2 |
404 |
469.2 |
40 |
70 |
1 / 4 |
M5*15 |
T20 |
|
| SD40S-422-XP40 |
422 |
471.5 |
476.3 |
541.5 |
40 |
70 |
1 / 4 |
M5*15 |
T20 |
|
| SD40H-422-XP40 |
422 |
471.5 |
476.3 |
541.5 |
40 |
70 |
1 / 4 |
M5*15 |
T20 |
|
| SD40S-525-XP40 |
525 |
574.2 |
579 |
644.2 |
40 |
70 |
1 / 4 |
M5*15 |
T20 |
|
| SD40S-625-XP40 |
625 |
674.7 |
679.5 |
744.7 |
40 |
70 |
1 / 4 |
M5*15 |
T20 |
|
| SD40S-879-XP40 |
879 |
928.7 |
933.5 |
998.7 |
40 |
70 |
1 / 4 |
M5*15 |
T20 |
|
| 45 Reihe ((φ56.0-φ65.28) |
|
| 型号 |
L1 |
L2 |
L3 |
L |
D1 |
L4 |
G |
螺丝 |
- Ich bin nicht hier. |
|
| SD45S-130-XP40 |
130 |
179.4 |
184.2 |
249.4 |
40 |
70 |
1 / 4 |
M5*15 |
T20 |
|
| SD45H-232-XP40 |
232 |
281 |
285.8 |
351 |
40 |
70 |
1 / 4 |
M5*15 |
T20 |
|
| Die Ausrüstung ist in Form von einer Schraube ausgestattet. |
350 |
399.2 |
404 |
469.2 |
40 |
70 |
1 / 4 |
M5*15 |
T20 |
|
| SD45H-350-XP40 |
350 |
399.2 |
404 |
469.2 |
40 |
70 |
1 / 4 |
M5*15 |
T20 |
|
| SD45H-422-XP40 |
422 |
471.5 |
476.3 |
541.5 |
40 |
70 |
1 / 4 |
M5*15 |
T20 |
|
| SD45S-422-XP40 |
422 |
471.5 |
476.3 |
541.5 |
40 |
70 |
1 / 4 |
M5*15 |
T20 |
|
| SD45S-525-XP40 |
525 |
574.2 |
579 |
644.2 |
40 |
70 |
1 / 4 |
M5*15 |
T20 |
|
| SD45S-625-XP40 |
625 |
674.7 |
679.5 |
744.7 |
40 |
70 |
1 / 4 |
M5*15 |
T20 |
|
| SD45S-879-XP40 |
879 |
928.7 |
933.5 |
998.7 |
40 |
70 |
1 / 4 |
M5*15 |
T20 |
|
| 50 Reihe ((φ65.3-φ89.08) |
|
| |
| |
| 型号 |
L1 |
L2 |
L3 |
L |
D1 |
L4 |
G |
螺丝 |
- Ich bin nicht hier. |
|
| SD50S-171-XP50 |
171 |
235 |
240 |
315 |
50 |
80 |
1 / 2 |
M6*15 |
T25 |
|
| SD50S-350-XP50 |
350 |
414 |
419 |
494 |
50 |
80 |
1 / 2 |
M6*15 |
T25 |
|
| SD50S-660-XP50 |
660 |
724 |
729 |
804 |
50 |
80 |
1 / 2 |
M6*15 |
T25 |
|
| 70 Serie ((φ89.1-φ114.48) |
|
| |
| |
| |
| 型号 |
L1 |
L2 |
L3 |
L |
D1 |
L4 |
G |
螺丝 |
- Ich bin nicht hier. |
|
| SD70S-200-XP50 |
200 |
275 |
280 |
355 |
50 |
80 |
1 / 2 |
M6*15 |
T25 |
|
| SD70S-400-XP50 |
400 |
475 |
480 |
555 |
50 |
80 |
1 / 2 |
M6*15 |
T25 |
|
| SD70S-800-XP50 |
800 |
875 |
880 |
955 |
50 |
80 |
1 / 2 |
M6*15 |
T25 |
|
Produktbild
Ihre Nachricht muss zwischen 20 und 3.000 Zeichen enthalten!
