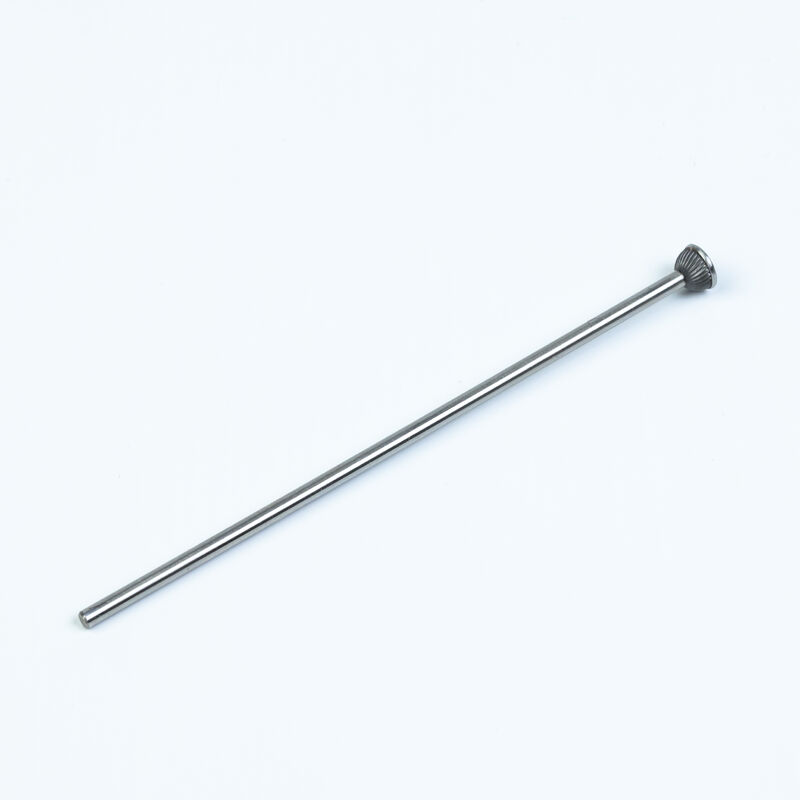

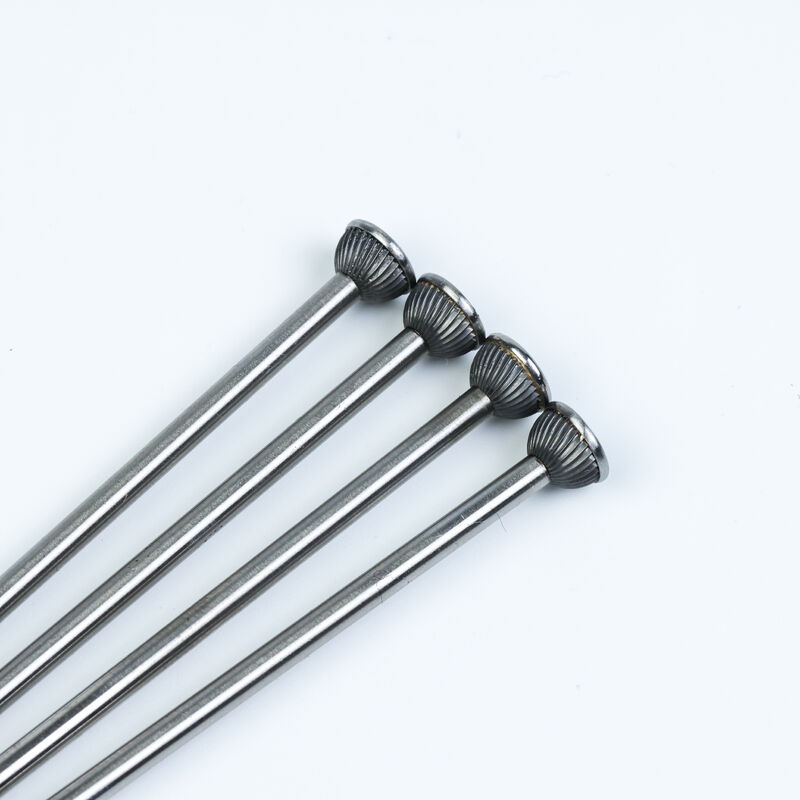

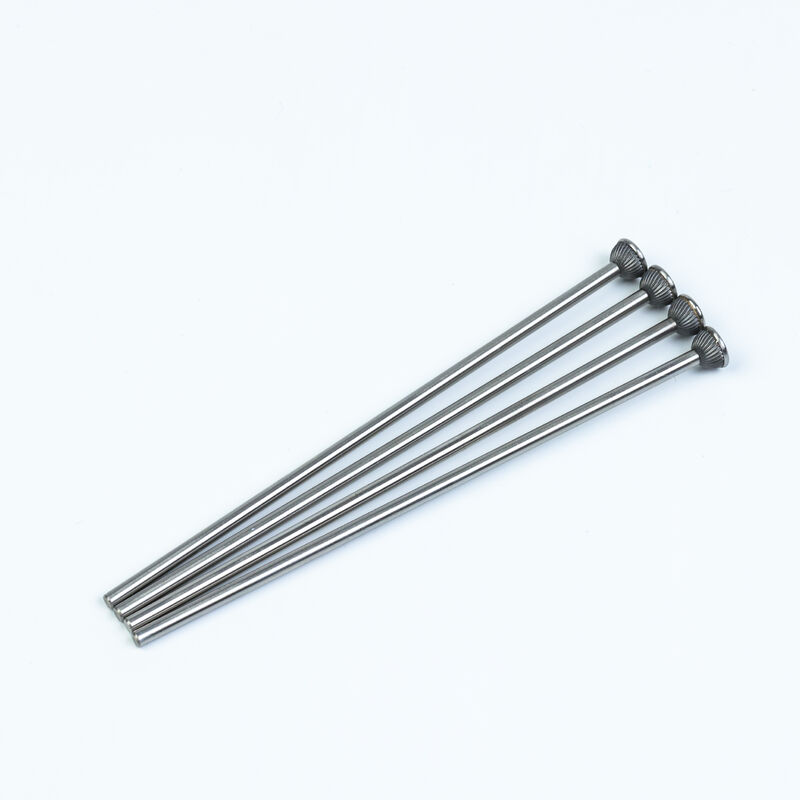

Industrielle SV-BF-Hemisphäre-Deburring-Kopf für Edelstahl-Kantenglättung

Industrielles SV-BF Halbkugel-Entgratwerkzeug zum Glätten von Edelstahlkanten

Das halbkugelförmige Entgratwerkzeug SV-BF ist in der Lage, Querbohrungen mit einem Öffnungsverhältnis von 1:1 während des Bearbeitungsprozesses zu entgraten. Dieses Werkzeug wird auf die gleiche Weise wie jedes Schneidwerkzeug verwendet, das in einem Werkzeughalter oder Werkzeugmagazin einer Fräsmaschine montiert ist. Es entfernt gezielt Grate an der Kreuzung von Querbohrungen, ohne die Bohrungswände zu beschädigen. Der Entgratprozess wird nach den eigenen Anforderungen des Kunden durchgeführt, was zu geringfügigen unregelmäßigen Fasen oder abgerundeten Radien nach dem Entfernen des Gratprofils führt.

Lösung

Um diese Situation zu vermeiden, kann die Methode mehrerer Bearbeitungsdurchgänge angewendet werden. Eine Reduzierung der Drehzahl während des letzten Durchgangs verbessert die Oberflächengüte. Bei der einstufigen Bearbeitung können Anpassungen der Bearbeitungsparameter vorgenommen werden (Erhöhung der Vorschubgeschwindigkeit, Erhöhung der Vorschubmenge, Reduzierung der Drehzahl, Verlängerung der Spannwelle).

Im Allgemeinen, wenn es auf einer Drehmaschine verwendet wird, liegt der zulässige Drehzahlbereich für den tatsächlichen Vorschubprofil-Durchmesser D1 bei 20–100 U/min. Dieser Parameter kann in die Vorschubgeschwindigkeit während der Bearbeitung umgerechnet werden. Details finden Sie in der rechten Abbildung (zu diesem Zeitpunkt ignorieren Sie den Sicherheitsabstand zwischen der Werkzeugachse und der Werkstückbohrung).

Werkzeugsteifigkeitseigenschaften

Je höher die Steifigkeit des Schneidwerkzeugs, desto größer ist die Schnittkraft. Diese Steifigkeit (d. h. der Schnittdruck) kann durch Änderung der Länge der Werkzeugachse reguliert werden. Je kürzer die Achse, desto größer ist die Schnittkraft und folglich das Schnittvolumen.
